如果说过去两年AI领域的核心叙事是大模型军备竞赛，那么进入2026年，聚光灯的焦点正在位移。行业共识正在形成：模型的智商固然重要，但能否以经济、高效且可规模化方式将这些智力转化为生产力，已成为决定AI下半场胜负的关键。

　　在这个背景下，近日，英特尔在其至强6+处理器沟通会上抛出的一系列观点与产品蓝图。作为一家在数据中心CPU市场占据统治地位数十年的巨头，英特尔如何看待AI浪潮下的旧世界与新世界？其最新发布的至强6+处理器，如何应对智能体洪流？

　　带着这些问题，我们梳理出一幅关于未来数据中心、关于CPU角色重塑的完整拼图。

　　告别“独角戏”：智能体倒逼下的计算再平衡

　　我们的认知可能要发生改变，其来自于英特尔对工作负载趋势的判断。我们早已习惯于CPU负责通用计算，GPU负责AI加速的二元叙事，但英特尔公司执行副总裁兼数据中心事业部（DCG）总经理Kevork Kechichian提出了一个更动态的视角。

　　他指出，未来的工作负载并非简单的此消彼长，而是一种更复杂的共生关系。预计到2030年，传统的基础工作负载仍将占据数据中心近一半的份额，而这些负载几乎完全运行在x86架构之上。这意味着，即便在AI的冲击下，英特尔的基本盘依然稳固。

英特尔公司执行副总裁兼数据中心事业部（DCG）总经理 Kevork Kechichian

　　然而，更具颠覆性的变化来自另一端。智能体的出现，正在从根本上改变CPU与GPU的配比逻辑。

　　在过去的大模型训练时代，业界流行1:4甚至1:8的CPU与GPU配比，GPU是绝对的主角。但进入智能体时代，情况发生了逆转。一个典型的智能体任务不再是简单的提问和回答，而是一个多步骤、多阶段、涉及频繁工具调用、任务拆解和结果汇总的复杂流程。

　　具体来说：

　　编排压力陡增：CPU不再仅仅是喂数据的搬运工，而是整个AI管弦乐队的总指挥。它需要调度多个专家智能体、管理长期运行的上下文窗口、处理复杂的逻辑判断。

　　Token经济学转变：智能体的多轮交互生成了指数级增长的Token，这使得每瓦特Token成本和首Token延迟成为了新的核心KPI。

　　核心配比失衡：正如英特尔专家在问答环节所言，配比正从1:8走向1:4、1:2，甚至在强化学习场景中反过来。

　　笔者认为，这是英特尔为自己乃至整个行业找到的新定位。在训练领域挑战英伟达的生态壁垒固然艰难，但在推理尤其是智能体推理的主战场，CPU重新回到了C位。英特尔并非在追赶，而是在定义一个新的计算范式。

　　他们告诉市场：GPU是AI的肌肉，而CPU才是AI的大脑和神经系统。英特尔向业界发出了一个强烈信号：不要忽视CPU在AI时代的战略价值。

　　至强6+：为“密度”与“能效”而生

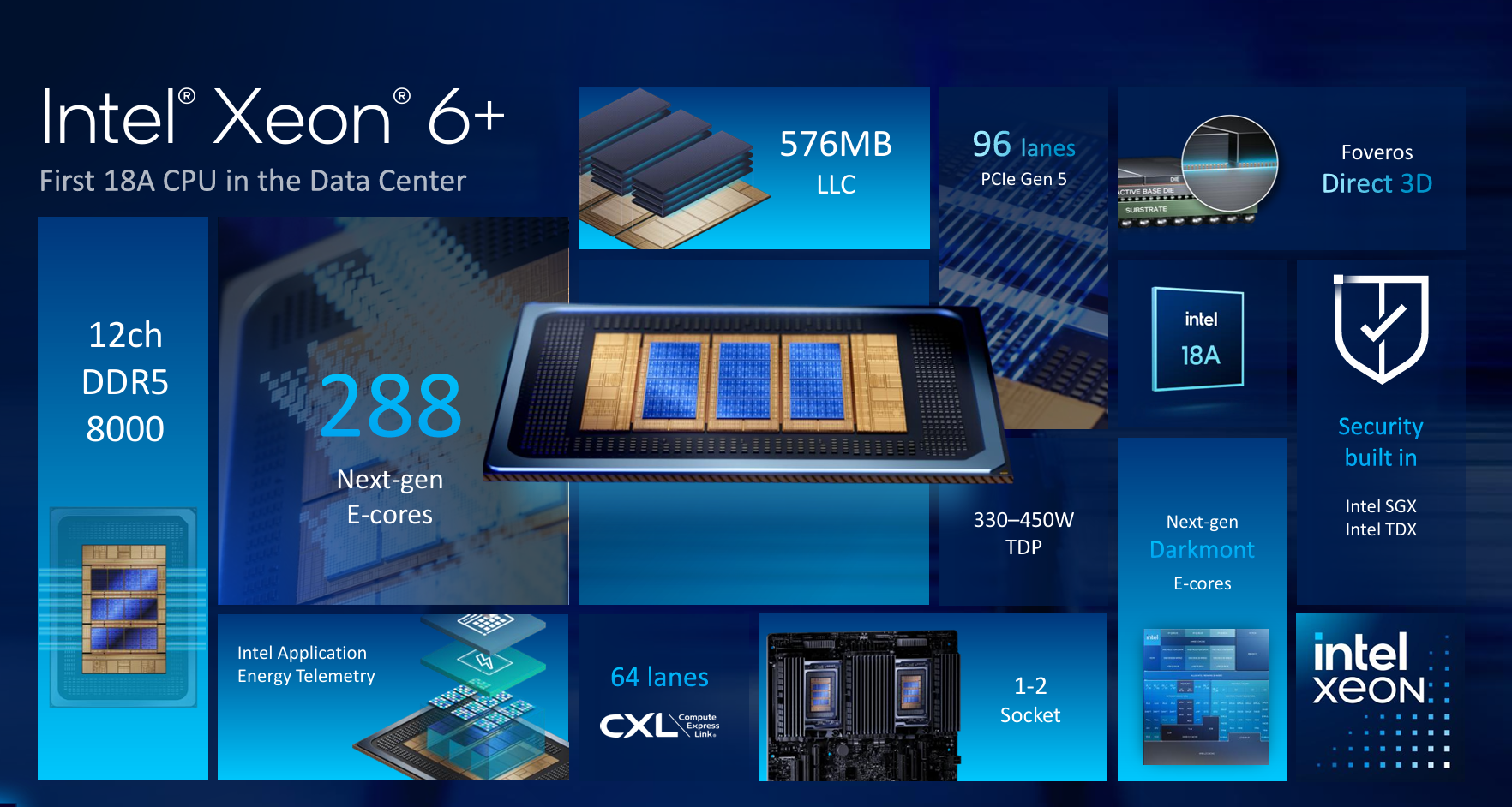

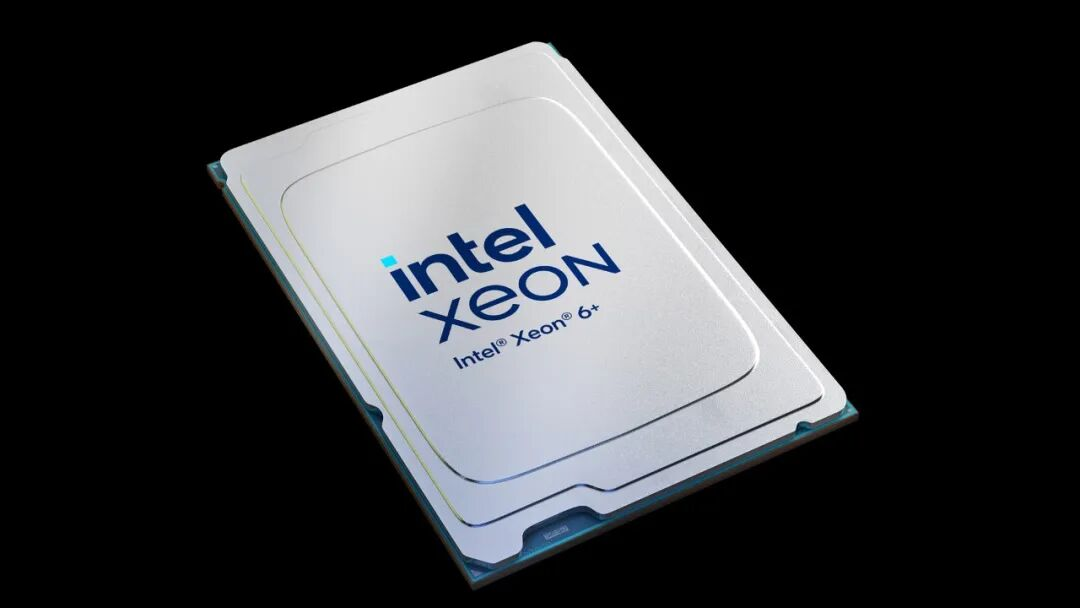

　　明确了CPU归来的战略方向，英特尔拿出了怎样的产品？答案就是基于Intel 18A制程的至强6+处理器（代号Clearwater Forest）。

　　如果我们用一个词来概括至强6+的核心特质，那就是极端密度。

　　单Socket最高288个能效核的设计，使其成为承载横向扩展和云原生负载的怪物级芯片。这种设计哲学直指智能体时代的第一痛点：高并发。

　　英特尔工程团队通过Foveros Direct 3D封装技术，将4个计算单元堆叠在3个基底芯片之上，再通过EMIB互联，总共封装了多达29个组件。这种复杂的异构集成，目的只有一个：在有限的空间内塞进尽可能多的核心，同时保证核心与末级缓存之间的低延迟通信。

　　在沟通中，英特尔工程专家透露，为解决堆叠架构可能带来的延迟不均问题，他们采用了哈希算法将核心对缓存的访问打散，确保所有核心获得均衡的性能。这种对一致性体验的苛求，正是服务于企业级客户最关心的SLA。

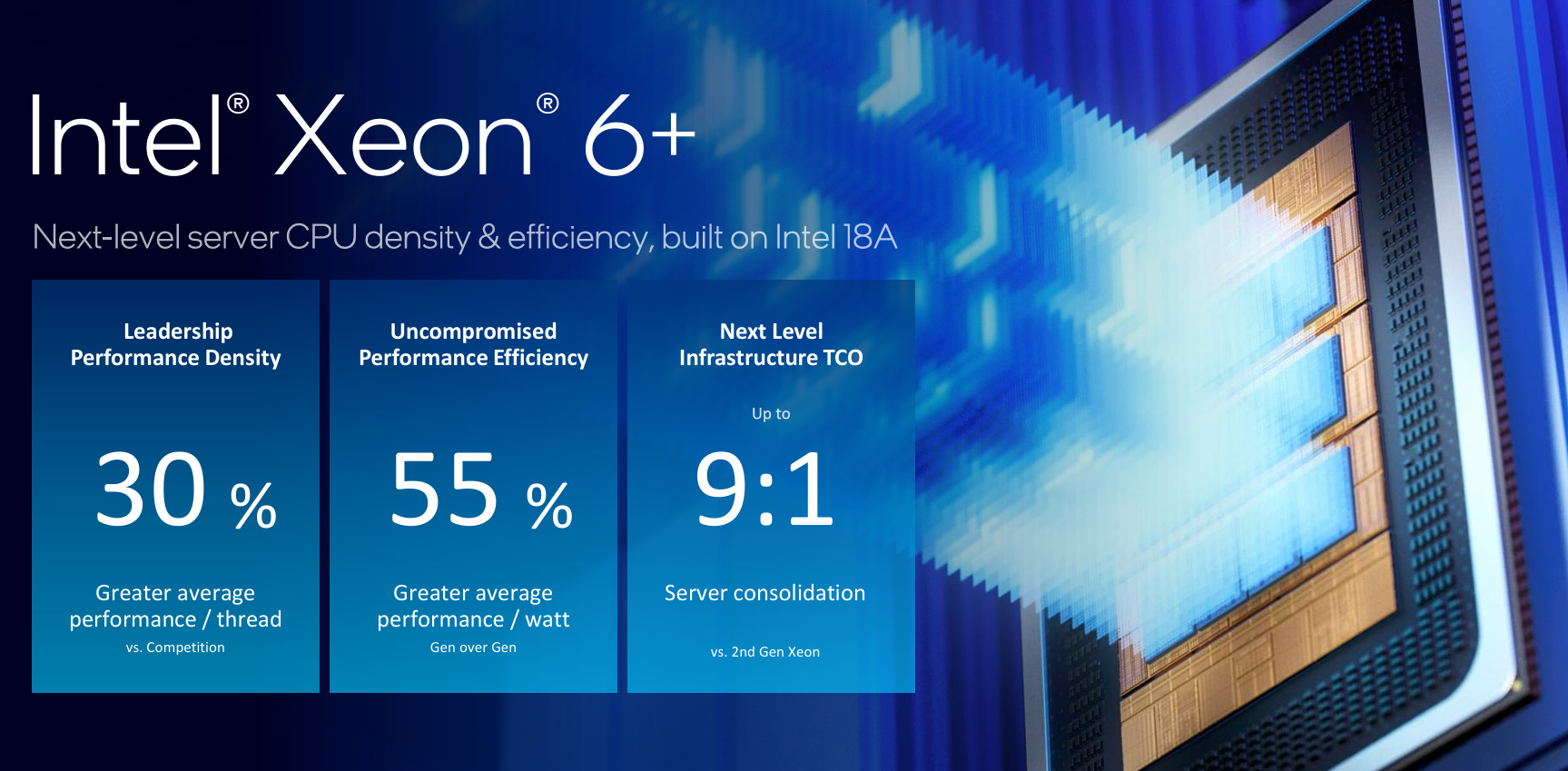

　　最令人印象深刻的商业价值，来自于TCO的对比。英特尔表示，从第二代至强升级至至强6+，可以实现高达9:1的服务器整合比。这意味着客户可以用1台新服务器替换9台旧服务器，从而减少近80%的物理空间占用和73%的能源消耗。

　　笔者认为，在制程工艺遭遇物理极限的今天，英特尔选择了先进封装与架构创新作为突破口。至强6+的堆核策略看似简单粗暴，实则是基于对云厂商和电信客户痛点的精准把握。

　　当数据中心空间和电力成为稀缺资源，每瓦性能和每机架密度已成为比单纯峰值性能更重要的货币。至强6+标志着英特尔正式从卖核心转向了卖密度和卖能效。

　　从以太网到GPU：英特尔的全栈布局

　　CPU是核心，但不是全部。在沟通中，英特尔清晰地展示了其构建全栈AI解决方案的战略布局，尤其是在网络与GPU两大关键领域。

　　网络：E835的“低功耗”杀招

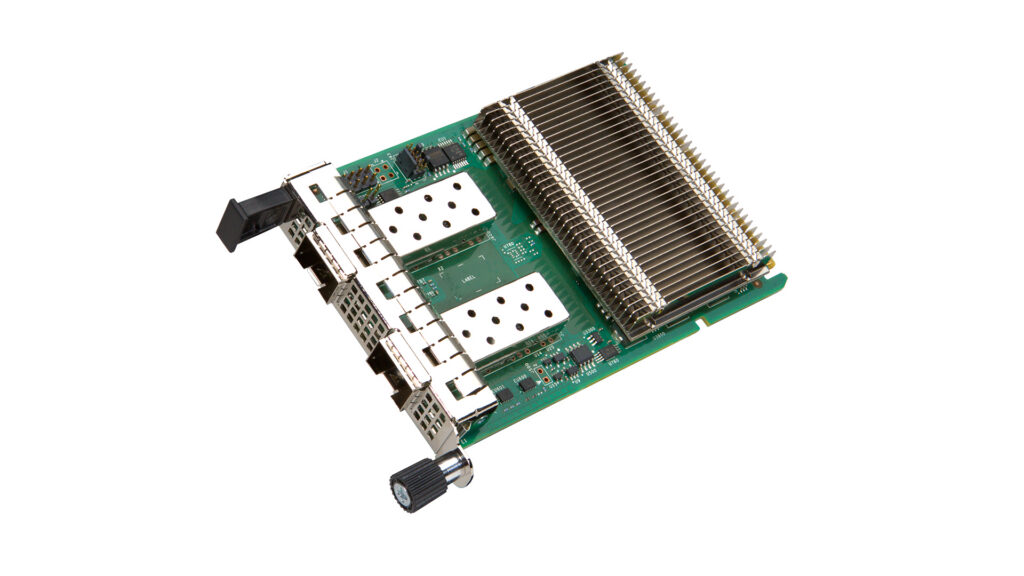

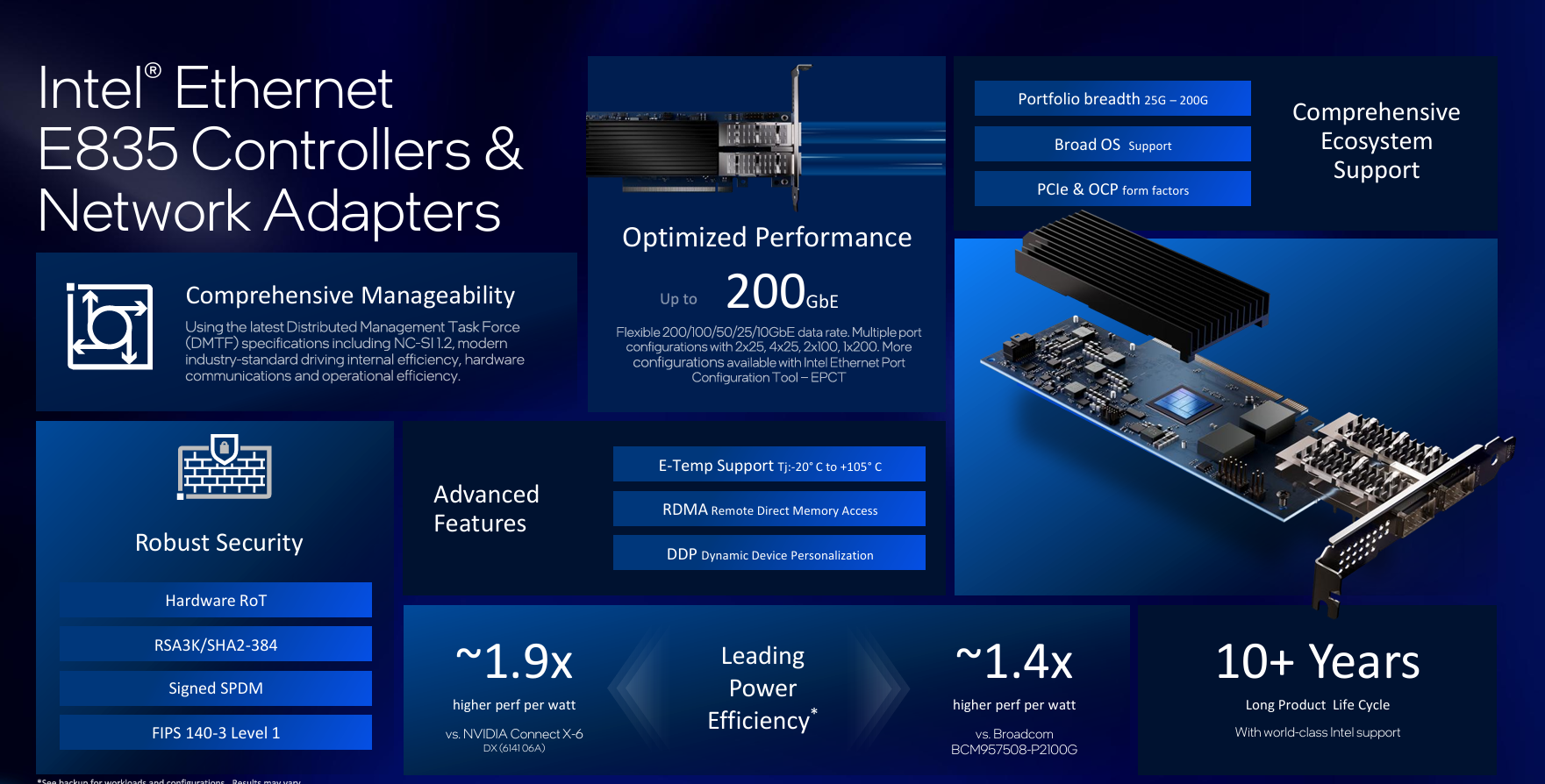

　　网络是分布式计算的命脉。随着CPU核心数暴增，数据进出通道必须足够宽阔。英特尔推出了全新的以太网解决方案E835，支持最高200 GbE速率。

　　但它的杀手锏不在于速度，而在于能效。英特尔表示，在全双向200G线速运行时，E835的功耗比主要竞争对手低28%至47%，每瓦性能是其1.4至1.9倍。结合至强6+，英特尔正在构建一个高核心数+高带宽+极低能耗的闭环。

　　GPU：Crescent Island的务实选择

　　英特尔并未试图在顶配计算卡上与NVIDIA正面硬刚，而是推出了一款极具差异化的产品：代号Crescent Island的数据中心GPU。

　　其最大亮点是高达480GB的LPDDR内存容量。在一个350W的低功耗、风冷兼容的PCIe卡形态下，提供超大容量内存，这在市场中独树一帜。

　　笔者认为，Crescent Island的战略意图极其清晰，主攻长上下文推理与模型切换场景。对于运行Llama3或DeepSeek-V4这种千亿级大模型，利用4张卡就能在F8精度下装载模型，成本优势巨大。

　　英特尔离开HBM，转而拥抱LPDDR，是一次精明的田忌赛马。它不追求单卡算力峰值，而是追求每美元Token产出，这正是当下成本敏感的AI企业所渴求的。在软件层面，英特尔强调对PyTorch、vLLM等开源框架的Day0支持，并依托oneAPI构建统一生态。

　　笔者观察：英特尔的“主场”与“远征”

　　回到文章开头的疑问，英特尔在AI时代是否掉队？看完您心中是否有了答案？

　　在传统的通用计算领域，x86依然是坚不可摧的堡垒，至强6+通过极致的能效比和密度，进一步加深了护城河。这是在它的主场进行防守反击。

　　在AI推理与智能体这个新兴领域，英特尔展开了一场雄心勃勃的远征。它不再试图用CPU去取代GPU，而是重新定义了CPU的角色，成为异构计算时代的操作系统级调度器。

　　通过至强6+的高密度核心进行海量并发与任务编排，通过Crescent Island的大内存进行低成本推理，再通过E835的高能效网络进行数据吞吐，英特尔提供了一套覆盖计算-加速-互联全链路的AI基础设施蓝图。

　　当然，蓝图不等于现实。英特尔代工的18A工艺能否稳定量产？Crescent Island的生态建设能否跟上？竞争对手也在快速迭代，这些都是悬而未决的问题。

　　当AI从炫技走向应用，从炼丹走向干活，成本的敏感度和系统的稳定性将重新成为决策的第一要素。那时，英特尔打出的这张能效与密度之牌，或许将迎来最好的时代。而我们，正在见证这场变革的序章。
