服务器 频道

同Server,汝何秀?

PowerEdge MX,

一个某种意义上

连接过去与未来的迷の男子。


他是多面手,

也是全能王。


微软SQL Server、Exchange、

Database、ERP等传统应用不在话下,

虚拟化、软件定义、人工智能

新兴应用更是信手拈来。


同server,汝何秀?

(同样是服务器,为什么你这么优秀?)

答曰:灵动架构


然鹅小编今天说的并不和灵动架构有关,而是PowerEdge MX又解锁了一项新技能——支持vSAN啦



作为全球领先的超融合解决方案,VMware vSAN始终第一个支持新平台,它与现代服务器体系架构相结合,可助力客户更好地处理工作负载(传统和云原生),获得运营管理上的优势

戴尔易安信PowerEdge MX系统,业界首款灵动基础架构,通过了vSAN认证,如今PowerEdge MX加持vSAN,在推动客户运行传统和下一代工作负载的道路上,立起了一座重要的里程碑。


1

PowerEdge MX面面观

戴尔易安信PowerEdge MX是一款面向软件定义数据中心的高性能模块化基础设施其产品组合包括MX7000机箱、MX740c和MX840c服务器以及MX5016s存储模块,第1代PowerEdge MX机箱支持功能完善的2路或4路服务器,这些服务器搭载了英特尔®至强®可扩展处理器(Skylake-EP)、多达24或48个 DIMM内存、12 Gb/秒SAS存储节点,以及可选择的网络交换机IO模块(IOM)PowerEdge MX能够让企业根据自身需求灵活配置并优化其IT架构,并支持虚拟化、软件定义存储、软件定义网络、人工智能和大数据项目。

借助PowerEdge MX独特的灵动架构(Kinetic Infrastructure)(详见《听说,未来内存可随意组合?),用户可以从技术孤岛和耗时的日常运营管理中解脱出来,同时动态分配IT,非常好的地匹配不同应用和需求

为了更容易地理解PowerEdge MX的布局,可以用计算或存储节点来填充机箱插槽,每个计算节点最多可包含6个驱动器,每个存储节点最多可包含16个用于vSAN存储的驱动器。

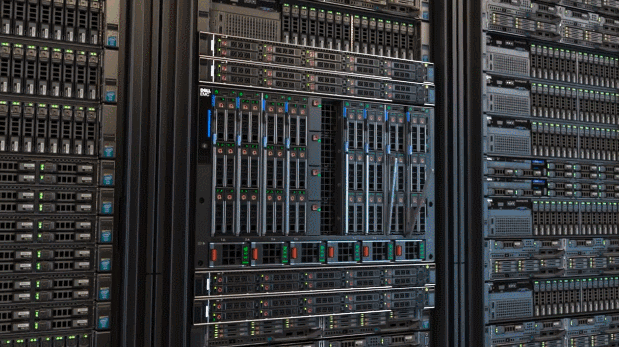

戴尔易安信PowerEdge  MX正面图


2


PowerEdge MX为何能获得vSAN认证

可组合基础架构能够极大地满足超融合需求,为客户带来许多价值和好处。实际上,为了处理各种工作负载,许多VMware和戴尔易安信的共同客户正在此类基础架构上运行vSAN,PowerEdge MX便是非常适合的可组合基础架构之一。下面我们将深入介绍几个关键点及PowerEdge MX带来的好处

01

独立扩展计算和存储:

随着业务活跃性的增加,企业很难规划和预测业务到底需要什么样的工作负载,此时一个可动态增长的平台(包括计算和存储)是十分必要的。

PowerEdge MX平台最大的优势就是存储和计算可以独立扩展。PowerEdge MX是7U机箱“一体机”,用户可以根据自己的工作负载需求扩展计算或存储——每个计算节点最多可容纳6个驱动器,存储节点最多可容纳16个驱动器。

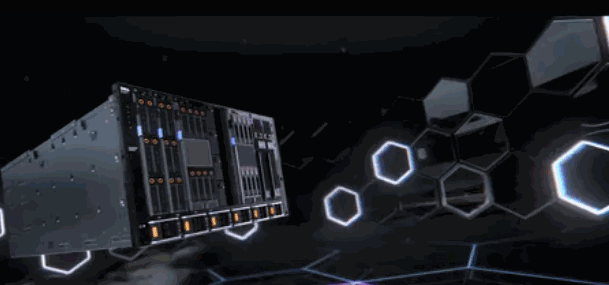

▲▲▲点击图片了解戴尔易安信PowerEdge MX信息

在当今商业环境下这种存储和计算按需扩展的特点带来了巨大的好处:它一方面可以避免过度配置,节省前期开支,另一方面又提供了独立扩展的灵活性,举个例子,如果新工作负载仅需要计算,用户就可以在机箱中规模扩展计算节点,反之亦然。

实际业务中,用户可以在一个框架(7U机箱)中构建一个8节点vSAN集群,当业务需求增长时,可以额外添加PowerEdge MX机箱实现扩展。

02

SDDC角度看新的网络交换机功能:

网络交换机是超融合要融合的下一层次。

具备灵活性、弹性和高效的戴尔易安信PowerEdge MX,可优化各种传统、新兴的数据中心工作负载和应用程序。

MX网络架构专为高性能和低延迟而设计,可提供线速25GbE速率,非常适合使用VMware vSAN等软件定义存储(SDS)技术进行扩展它还能为所有的数据中心需求提供同类非常好的IO和冗余

此外,PowerEdge MX支持开放式网络以及带有SmartFabric服务的OS10企业版,可提供结构自动化功能,如拓扑验证和自动QoS。

MX可扩展体系结构基于SDDC模型的横向扩展体系结构而建,每个服务器端口最多支持10个MX7000机箱@25GbE,在单个网络域中无需超额预订。而且,MX可扩展体系结构还支持异构机架服务器,最多可支持104台设备。这种多机箱架构可支撑当下及未来所有的SDDC用例

• MX9116n结构交换引擎——面向16x25GbE内部服务器端口,2个100GbE/ 8 x32G FC统一端口,2个100GbE端口和12个200GbEFabric扩展端口

• MX5108n以太网交换机——面向8x 25GbE内部服务器端口,2个100GbE端口,1个40GbE端口和4个10GBase-T端口

• MX7116n Fabric扩展模块——面向16x25GbE内部服务器端口和2个200GbEFabric扩展端口

• MXG610s光纤通道交换机——16个32GFC内部端口,8个32GFC SFP +端口和2个QSFP4 x32G FC上行链路端口


03

支持VMware Cloud FoundationVCF):

VMware  Cloud Foundation作为统一的SDDC平台,将VMware vSphere, vSAN和NSX整合到一个本机集成的堆栈中,为私有云和公有云提供企业级云基础架构,其内置的自动化生命周期管理功能简化了SDDC和混合云的部署。

由于PowerEdge MX已通过vSAN ReadyNode认证,因此它也有资格运行VCF,由此客户能在其混合云之旅中采用这个新一代基础设施。

04

完美支持NVMe


回顾过去十年里服务器端存储的发展,可以看到,诸如SAS/SATA SSD等闪存设备在很大程度上取代了传统的磁介质(HDD)——今天,几乎所有的企业工作负载都在闪存上运行。

类似情况也在闪存领域上演。鉴于工作负载的多样性,基于降低TCO(总体拥有成本)的考量,许多客户已经开始在数据中心内全部实行NVMe标准。很快,我们将会看到NVMe引领的下一波设备更新潮流

戴尔易安信PowerEdge MX支持全NVMe vSAN配置,下一代PowerEdge MX发行版本计划比当前配置支持更多的NVMe驱动器。下表显示了当前客户可以为每个节点的NVMe部署的全NVMe vSAN配置

选择全NVMe的单节点vSAN配置

NVMe缓存盘个数

1

2

NVMe容量盘个数

5

4


05

多路径支持:

多路径支持是客户在超融合部署过程中采用模块化服务器的关键原因之一它可以提供对机箱内存储节点的连续访问,即便路径关闭也不影响,如果没有多路径支持,计算无法访问存储节点。

注:多路径支持仅限于当前PowerEdge MX产品组合中的存储节点。

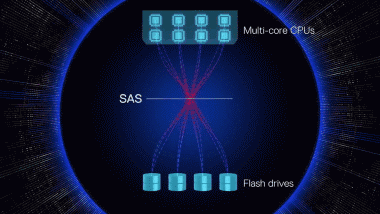

存储节点中的多路SAS驱动器

如上图所示,存储节点到达单个驱动器有两条路径,如果其中一个SAS模块发生故障,该模块可以向IO请求提供服务。需要注意的是,这是个主动/被动的过程,两条路径不会同时用于IO,仅在故障转移情况发生时第二条路径才会被启用。

06

计算节点中的引导设备:

许多用例要求引导驱动器部署在计算节点本地,PowerEdge MX系列则很好地满足了这个需求。用户可以将引导设备放入计算节点中,并从存储节点配置整个vSAN,该存储节点从通道C的SAS交换机映射并作为本地驱动器提供给计算节点,这样一来,引导设备和vSAN数据存储路径彼此完全分离。

系统引导方面,PowerEdge MX和戴尔易安信最新PowerEdge服务器都采用了带硬件RAID1的两个M.2(可选单盘240GB/480GB)SSD组成的BOSS设备。


3

PowerEdge MX的vSAN

部署选项示例

下面将重点介绍几个在PowerEdge  MX系列上部署vSAN的场景示例。这里并没有穷举所有选项,客户还可以通过许多别的方式进行部署,不过这几个示例可以帮助我们了解如何灵活地在PowerEdge MX上配置vSAN来处理不同的工作负载。

❶ 一个框架带有1个存储节点(12个驱动器)和3个计算节点(2个驱动器):

每个计算节点配置有2个驱动器,每个服务器有两个磁盘组(1个缓存+2个容量),非常好的选择是将SAS驱动器用作高速缓存层,将SATA驱动器用作容量层

 一个框架带有1个存储节点(16个驱动器)和7个计算节点(4个驱动器):

每个计算节点配置了4个驱动器,每个驱动器位于两个磁盘组(1个缓存+2个容量)中,非常好的选择是使用NVMe驱动器作为缓存层,将SATA驱动器作为容量层

 一个机架带有5个存储节点(16个驱动器)和3个计算服务器(无驱动器):

整个存储由存储节点提供,没有使用计算节点存储插槽,非常好的选择是将SAS驱动器用作高速缓存层,将SATA驱动器用作容量层

 一个没有存储节点的框架和8个计算服务器(6个驱动器):

这就是所谓的全NVMe vSAN,其中缓存层和容量层都配置了NVMe设备,这在所有vSAN认证就绪节点中是唯一的,其配置和优势详见《拿出跟友商的参数对比结果,给你看!

下表列出了PowerEdge MX系列上全闪存vSAN部署的三种可能组合示

计算节点个数

存储节点个数

计算节点内置盘个数

存储节点内置盘个数

盘组个数

每节点的盘组布局

部署类型

3

1

2

12

2

1个缓存组+2个容量组

入门级

7

1

4

16

2

1个缓存组+2个容量组

计算密集

3

5

0

16

5

1个缓存组+7个容量组

重存储

8

0

6

0

2

1个缓存组+2个容量组

全NVMe节点


vSAN部署选项示例

强调一点,vSAN一开始只需要三台计算服务器。以上配置仅是示例而非详尽列表,随着新一代硬件部署的发展,我们将了解更多的用户配置选项。

当然,针无两头利,尽管PowerEdge MX在一个基础架构中涵盖了许多超融合场景,但受技术限制,目前无法做到完美,比如:

❶ 存储节点上的NVMe设备:在当前版本中,PowerEdge MX仅支持计算节点上的NVMe设备,而不支持存储节点。虽然用户现在可以在MX系列上部署全NVMevSAN,但NVMe设备只能部署在计算节点上。

 NVMe设备上没有多路径:当前的PowerEdge MX不支持计算节点中的多路径。


结论:

如果企业要同时运行传统和下一代应用程序,PowerEdge MX将是非常合适的新一代超融合平台。有关PowerEdge MX的新特性和功能将持续推出,敬请期待。


了解更多数字化转型方案查看此链接:

https://www.dellemc-solution.com/home/index.html
