首款Stoakley服务器 DL160G5完全解析

　　HP Proliant DL160服务器内部设计

　　同之前我们测试过的HP Proliant DL180 G5服务器一样，HP Proliant DL160 G5服务器也附送了便携式内六角扳手，用户可以方便的拆装服务器机箱顶盖和主要的板卡配件。

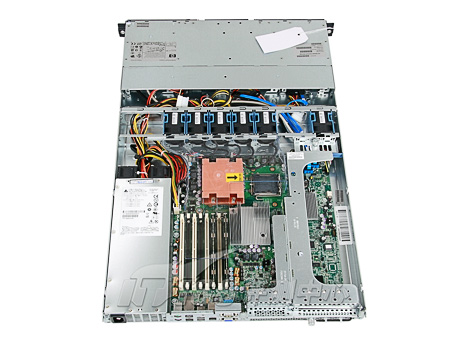

HP Proliant DL160 G5服务器系统布局

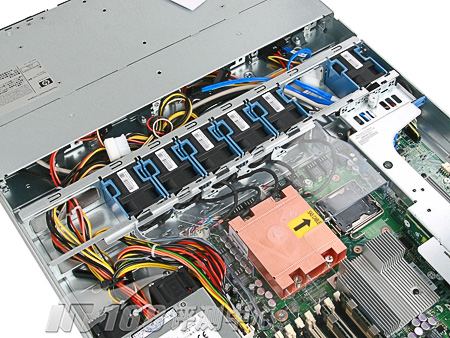

HP Proliant DL160 G5服务器散热系统

　　HP Proliant DL160 G5服务器散热系统的核心是6组12个高转速风扇，其中两两串联为一组。其中的5组用于给处理器、内存等部件散热，另外1组用于给扩展板卡散热。处理器使用了纯铜散热器，辅助以导风罩设计，是的风扇产生的气流更加集中。从下图可以看到，Intel 5400 MCH芯片和ESB6321芯片均覆盖有散热片，这是确保主要部件在1U机箱狭小的空间内长期稳定工作必需的措施。

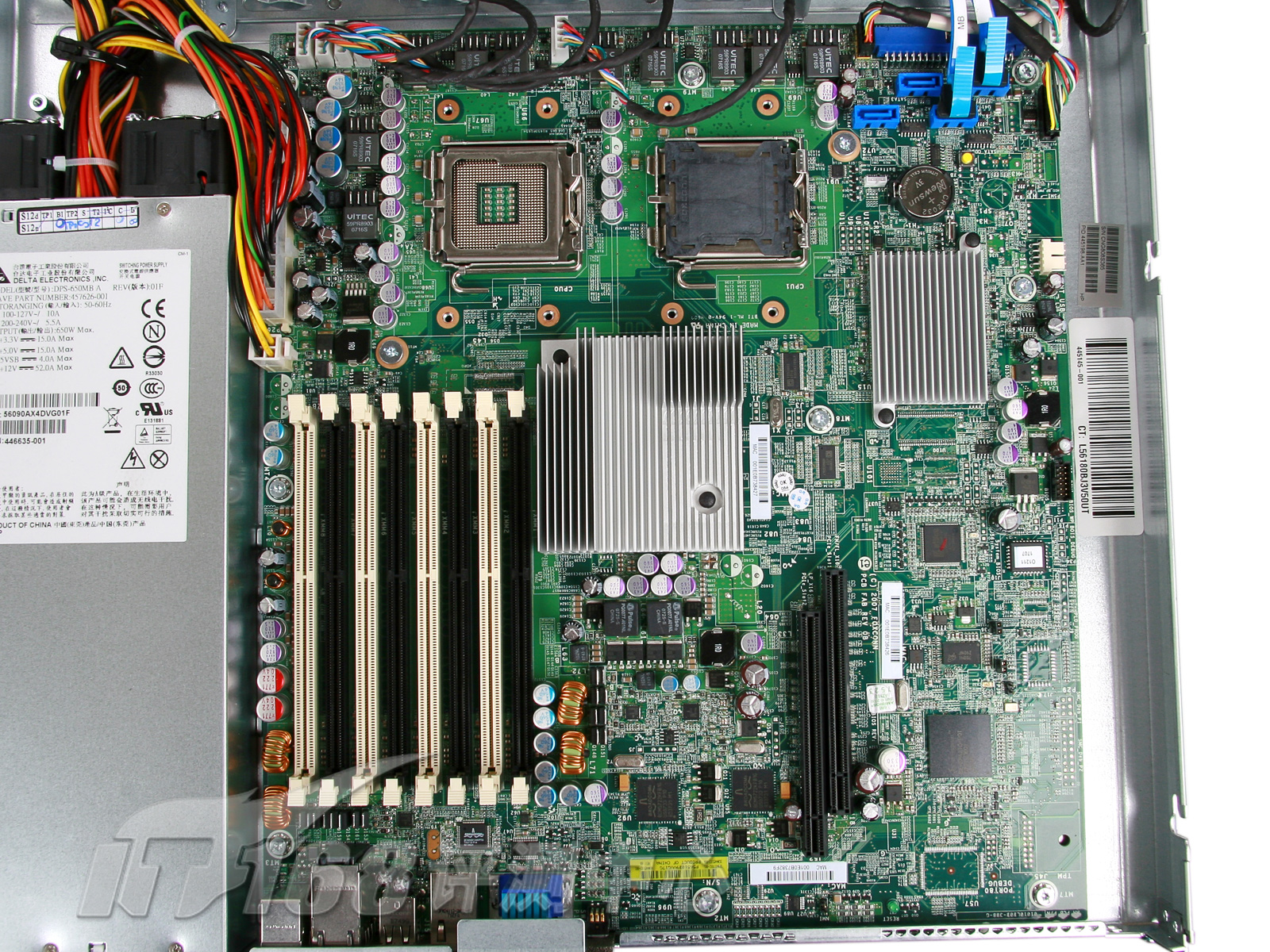

HP Proliant DL160 G5服务器主板

HP Proliant DL160 G5服务器处理器插座

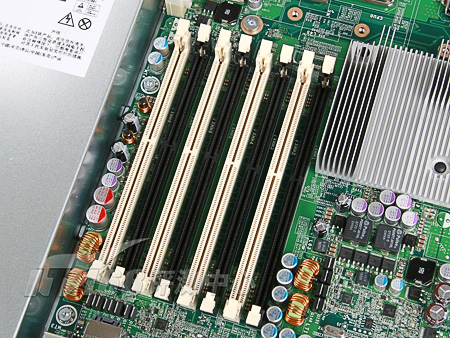

HP Proliant DL160 G5服务器内存插槽

　　HP Proliant DL160 G5服务器设计有8条FB-DIMMs，支持PC2-5300 FBD内存，安装4GB容量的内存条时最高可提供32GB的容量。为了充分发挥HP Proliant DL160 G5服务器的全部效能，我们建议用户尽可能的将服务器配置为4通道。

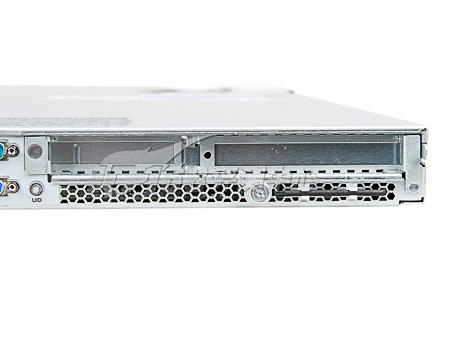

HP Proliant DL160 G5服务器扩展槽

　　因为是一台1U高度的服务器，HP Proliant DL160 G5服务器的扩展能力必定会受到限制。HP Proliant DL160 G5服务器利用Raiser卡，使得服务器可以同时安装1个半高半长PCI-E/PCI-X扩展卡和1个全高全长PCI-E扩展卡。

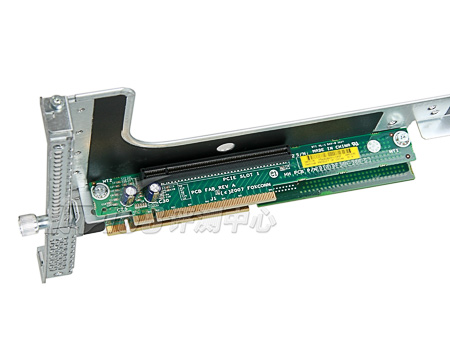

HP Proliant DL160 G5服务器Raiser卡

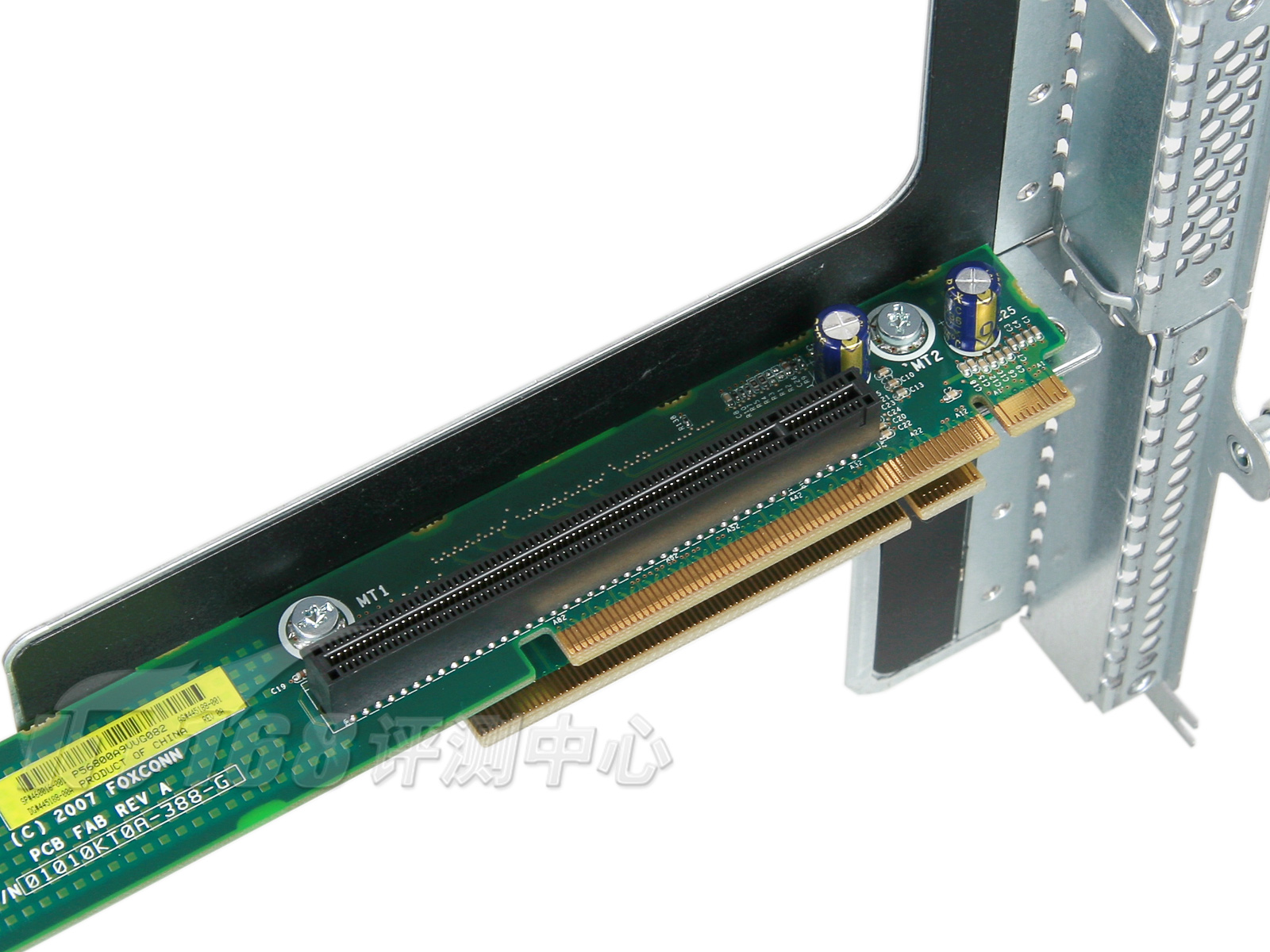

HP Proliant DL160 G5服务器Raiser卡

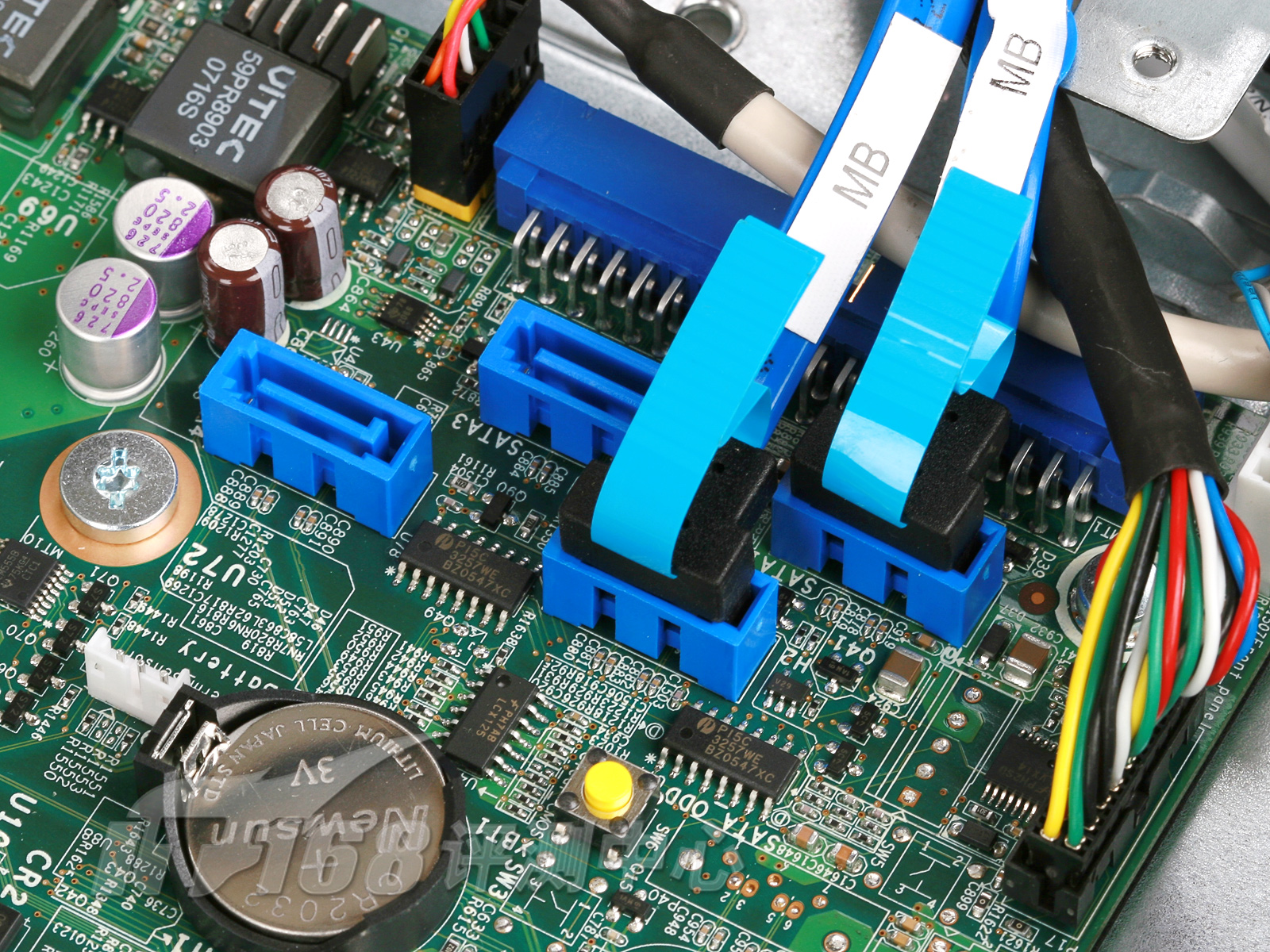

HP Proliant DL160 G5服务器SATA接口

　　HP Proliant DL160 G5服务器主板提供了4个SATA接口，送测样机是SATA线缆直接连接主板SATA接口和内置的SATA硬盘。磁盘控制器是可实现软件RAID 0和RAID 1两种应用模式。
